Descripción
La Handuro HD-SCPM45-17-110-1500 es una bomba solar centrífuga de superficie de 1500 W, diseñada para trasladar grandes volúmenes de agua utilizando directamente la energía producida por paneles solares.
Su caudal máximo es de aproximadamente 45 m³ por hora y su altura máxima de elevación alcanza aproximadamente 17 metros. Por estas características, resulta especialmente adecuada para riego, llenado de tanques, circulación de agua, aguadas para animales y transferencia entre reservorios.
El kit incorpora un controlador solar con seguimiento MPPT, que adapta automáticamente la velocidad de la bomba a la energía disponible. Cuando aumenta la radiación solar, la bomba incrementa su velocidad y caudal; cuando disminuye, reduce su funcionamiento de manera automática.
Importante: es una bomba de superficie y no debe instalarse sumergida. Antes del primer arranque, el cuerpo de la bomba y la cañería de aspiración deben estar completamente cebados con agua.
Principales ventajas de la bomba solar Handuro de 1500 W
- Gran caudal: permite movilizar hasta aproximadamente 45.000 litros por hora en condiciones de baja altura.
- Funcionamiento directo con paneles solares: no necesita red eléctrica para trabajar durante las horas de sol.
- Motor de imanes permanentes: ofrece mayor eficiencia que un motor convencional equivalente.
- Controlador MPPT incluido: aprovecha la energía disponible y regula automáticamente la velocidad.
- Protección contra trabajo en seco: ayuda a detener la bomba cuando detecta falta de agua.
- Control de nivel: admite sensores para detener el bombeo cuando el tanque está lleno o la fuente se queda sin agua.
- Protección contra sobrecarga: reduce el riesgo de daños ante condiciones anormales.
- Protección contra rotor bloqueado: detecta atascamientos o dificultades mecánicas.
- Protección térmica: detiene el sistema ante temperatura excesiva del controlador.
- Arranque y parada automáticos: puede operar diariamente sin intervención permanente.
- Conexiones de gran diámetro: sus bocas de 3 pulgadas permiten trabajar con elevados caudales.
- Aplicación rural: recomendada para campos, quintas, viveros, ganadería y agricultura.
¿Para qué sirve esta bomba solar de superficie?
Riego de cultivos y pasturas
Su elevado caudal permite trasladar grandes cantidades de agua hacia canales, tanques, reservorios o sistemas de riego. La presión y el caudal finales dependerán de la altura total y de las pérdidas de la instalación.
Llenado de tanques australianos
Puede utilizarse para transferir agua desde represas, cisternas, canales o reservorios hacia tanques de almacenamiento, siempre que la aspiración y la altura total se encuentren dentro de la curva de la bomba.
Aguadas para ganado
Permite bombear agua durante las horas de sol y almacenarla en un tanque para disponer de ella durante todo el día y la noche.
Transferencia entre reservorios
Es adecuada para trasladar agua limpia entre estanques, cisternas, piletas, canales y depósitos ubicados a distintas alturas.
Circulación de agua
También puede utilizarse en aplicaciones de circulación donde se requiere gran volumen y una altura moderada.
Curva aproximada de caudal y altura
El caudal de una bomba no es constante. A medida que aumenta la altura total de bombeo, disminuye la cantidad de agua entregada.
| Altura total aproximada | Caudal aproximado | Litros por minuto |
|---|---|---|
| 2 m | 45,5 m³/h | Aproximadamente 758 L/min |
| 3 m | 41 m³/h | Aproximadamente 683 L/min |
| 5 m | 35 m³/h | Aproximadamente 583 L/min |
| 7 m | 30 m³/h | Aproximadamente 500 L/min |
| 8 m | 25 m³/h | Aproximadamente 417 L/min |
| 10 m | 20 m³/h | Aproximadamente 333 L/min |
| 12 m | 15 m³/h | Aproximadamente 250 L/min |
| 14 m | 10 m³/h | Aproximadamente 167 L/min |
| 17 m | Caudal cercano a cero | Altura máxima teórica |
Atención: la altura total no es solamente la diferencia vertical. También deben sumarse las pérdidas por longitud de cañería, diámetro, codos, válvulas, filtros y otros accesorios.

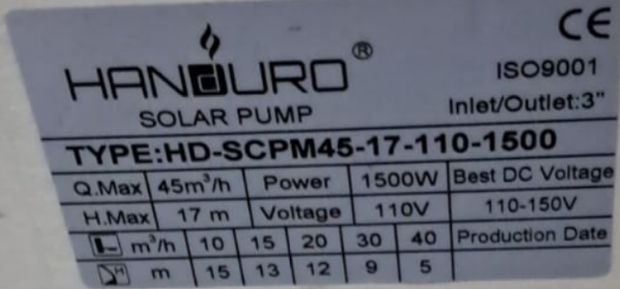

Especificaciones técnicas
| Bomba | |
|---|---|
| Marca | Handuro |
| Modelo | HD-SCPM45-17-110-1500 |
| Tipo | Bomba centrífuga solar de superficie |
| Potencia | 1500 W / 1,5 kW / aproximadamente 2 HP |
| Tensión nominal del motor | 110 VCC |
| Caudal máximo | Aproximadamente 45 m³/h |
| Altura máxima | Aproximadamente 17 m |
| Conexión hidráulica | 3 pulgadas |
| Longitud de cable de bomba | Aproximadamente 2 m |
| Controlador solar | |
| Tipo de controlador | Controlador para bomba solar con MPPT |
| Tensión de trabajo recomendada | 110 a 150 VCC |
| Tensión máxima de circuito abierto | Inferior a 220 VCC |
| Temperatura de funcionamiento | Aproximadamente −15 a 60 °C |
| Control de velocidad | Automático según energía solar disponible |
| Sensores de nivel | Entrada para fuente de agua y tanque de destino |
Los datos de caudal son aproximados y corresponden a la curva de funcionamiento de referencia. El rendimiento real depende de la radiación solar, la instalación hidráulica, el estado del agua, la tensión del campo fotovoltaico y las pérdidas de carga.
¿Cuántos paneles solares necesita?
La bomba tiene una potencia nominal de 1500 W, pero no se recomienda instalar solamente 1500 W en paneles. El controlador necesita potencia adicional para compensar temperatura, orientación, suciedad, pérdidas eléctricas y variaciones de radiación.
Como criterio general, el fabricante recomienda una potencia fotovoltaica mínima aproximada de 1,5 veces la potencia de la bomba. Para este modelo, eso representa alrededor de 2250 W en paneles solares.
La conexión exacta debe respetar simultáneamente:
- Una tensión de trabajo preferentemente entre 110 y 150 VCC.
- Una tensión total en circuito abierto inferior a 220 VCC.
- La potencia solar mínima recomendada.
- La corriente máxima admitida por el controlador.
- La corrección de la tensión Voc para la temperatura mínima del lugar.
Configuraciones indicadas por el fabricante
- Paneles de 375 W: ocho paneles, configurados en dos ramas paralelas de cuatro paneles en serie.
- Paneles de 400 W: ocho paneles, configurados en dos ramas paralelas de cuatro paneles en serie.
- Paneles de 450 W: ocho paneles, configurados en dos ramas paralelas de cuatro paneles en serie.
- Paneles de 545 W: cuatro paneles conectados en serie.
¿Se pueden utilizar paneles de 580 W?
Es posible evaluar su utilización, pero no debe asumirse automáticamente que reemplazan a los paneles indicados en el manual.
Para aprobar una configuración con paneles de 580 W se deben conocer:
- La tensión de máxima potencia, Vmp.
- La tensión de circuito abierto, Voc.
- La corriente de máxima potencia, Imp.
- La corriente de cortocircuito, Isc.
- El coeficiente de temperatura de Voc.
- La temperatura mínima de la instalación.
Electroimpulso puede calcular la conexión correcta utilizando la ficha técnica del panel que se instalará.
Advertencia: superar la tensión máxima del controlador puede producir un daño irreversible. La medición debe realizarse antes de conectar el campo fotovoltaico.
¿Cómo funciona durante el día?
El controlador MPPT modifica automáticamente la velocidad de la bomba de acuerdo con la energía disponible:
- Con radiación solar intensa, la bomba aumenta su velocidad y caudal.
- Con radiación intermedia, funciona a menor velocidad.
- Con radiación insuficiente, se detiene para evitar un funcionamiento inestable.
- Cuando vuelve a haber energía suficiente, intenta arrancar nuevamente.
Por esta razón, el caudal diario no depende solamente de la potencia nominal. También influyen la ubicación, época del año, orientación, inclinación, sombras, temperatura y cantidad de paneles.
Importancia de la cañería de 3 pulgadas
Esta bomba está diseñada para entregar un caudal elevado. Utilizar una cañería demasiado pequeña aumenta considerablemente la velocidad del agua y las pérdidas de presión.
Para obtener un buen rendimiento recomendamos:
- Mantener un diámetro de aspiración amplio.
- Evitar reducciones innecesarias.
- Utilizar la menor cantidad posible de codos.
- Instalar una válvula de pie con canasto.
- Evitar entradas de aire en la aspiración.
- Utilizar cañerías aptas para vacío en el lado de aspiración.
- Calcular las pérdidas antes de elegir el diámetro de impulsión.
Una manguera flexible común puede aplastarse por el vacío generado en la aspiración. Debe utilizarse una manguera reforzada o una cañería rígida adecuada.
Cebado antes del primer arranque
Las bombas centrífugas de superficie no deben funcionar llenas de aire.
Antes del primer arranque se debe:
- Instalar una válvula de pie o retención en la aspiración.
- Llenar completamente la cañería de aspiración.
- Retirar el tapón de cebado de la bomba.
- Llenar el cuerpo de la bomba con agua.
- Volver a colocar el tapón.
- Comprobar que no existan pérdidas de aire.
- Recién entonces energizar el controlador.
Una pequeña entrada de aire puede impedir que la bomba aspire correctamente.
Protección contra trabajo en seco
El controlador puede detectar una condición compatible con falta de agua mediante la reducción anormal de potencia. Cuando identifica esta situación, detiene la bomba y genera una alarma.
Esta función ayuda a proteger el equipo, pero no reemplaza una instalación correcta del sensor de nivel en la fuente de agua.
La protección puede activarse también si:
- La bomba no fue correctamente cebada.
- Existe una entrada de aire en la aspiración.
- La válvula de pie no retiene.
- La fuente de agua se agotó.
- La cañería de aspiración está obstruida.
Uso de sensores de nivel
El controlador admite sensores para automatizar el sistema.
Sensor en la fuente de agua
Detiene la bomba cuando el nivel del reservorio, tanque o cisterna de origen baja demasiado.
Sensor en el tanque de destino
Detiene el bombeo cuando el depósito está lleno y permite reanudarlo cuando el nivel desciende.
De esta manera, la bomba puede trabajar automáticamente durante las horas de sol sin desbordar el tanque ni vaciar la fuente.
¿Puede utilizarse con baterías?
El controlador puede alimentarse con una fuente de corriente continua compatible, pero en la mayoría de las aplicaciones esta bomba se utiliza directamente con paneles solares y almacenamiento de agua.
Almacenar agua en un tanque suele ser más simple y económico que instalar un banco de baterías para mantener la bomba funcionando durante la noche.
No debe conectarse directamente a un banco de 12, 24 o 48 V, porque el controlador de este modelo trabaja con una tensión significativamente mayor.
Errores frecuentes que deben evitarse
- Instalar la bomba sumergida.
- Arrancarla sin cebar.
- Conectarla con polaridad invertida.
- Superar la tensión máxima de paneles.
- Utilizar paneles sin calcular Voc y Vmp.
- Instalar poca potencia fotovoltaica.
- Usar una cañería de aspiración demasiado pequeña.
- Utilizar una manguera que se aplasta con el vacío.
- Instalar demasiados codos o reducciones.
- Permitir entradas de aire en la aspiración.
- No colocar válvula de pie.
- Confundir altura vertical con altura dinámica total.
- Bombear agua con arena, sólidos o materiales abrasivos.
- Dejar el controlador expuesto al sol directo o a la lluvia.
- Extender el cable sin aumentar correctamente su sección.
Cableado recomendado
El manual recomienda minimizar la longitud de los conductores para reducir las pérdidas.
- Para recorridos largos entre paneles y controlador, utilizar cable solar de al menos 4 mm², sujeto al cálculo de corriente y distancia.
- Entre el controlador y la bomba, utilizar como mínimo 2 mm² hasta aproximadamente 30 metros.
- Para distancias superiores a 30 metros, utilizar al menos 4 mm² o realizar un cálculo específico.
La sección final debe verificarse según corriente, distancia, temperatura, método de instalación y caída de tensión admisible.
Recomendación técnica de Electroimpulso
Para seleccionar correctamente una bomba solar no alcanza con conocer la altura vertical.
Antes de comprar recomendamos determinar:
- Cuántos litros de agua se necesitan por día.
- Desde qué tipo de fuente se tomará el agua.
- La diferencia vertical entre origen y destino.
- La longitud total de cañería.
- El diámetro interior de la instalación.
- La cantidad de codos, válvulas y filtros.
- La altura máxima y mínima del agua de origen.
- La radiación solar disponible en la localidad.
- La ficha técnica exacta de los paneles.
Con esos datos se calcula la altura dinámica total y se compara con la curva de la bomba. Elegir solo por el caudal máximo puede dar como resultado una instalación que no entregue el volumen esperado.
Preguntas frecuentes
¿Es una bomba sumergible?
No. Es una bomba de superficie y debe instalarse fuera del agua, en una base firme, seca y protegida.
¿Es autocebante?
No debe asumirse como autocebante. El cuerpo de la bomba y la cañería de aspiración deben llenarse con agua antes del primer arranque.
¿Cuál es su caudal máximo?
Entrega aproximadamente 45 m³/h cuando trabaja con una altura muy baja y dispone de suficiente potencia solar.
¿Entrega siempre 45.000 litros por hora?
No. El caudal disminuye a medida que aumenta la altura total y también varía con la radiación solar.
¿Cuál es su altura máxima?
La altura máxima teórica es de aproximadamente 17 metros, pero en ese punto el caudal es prácticamente nulo.
¿Qué caudal entrega a 10 metros?
La curva de referencia indica aproximadamente 20 m³/h, equivalentes a unos 333 litros por minuto.
¿Qué caudal entrega a 14 metros?
La curva de referencia indica aproximadamente 10 m³/h, equivalentes a unos 167 litros por minuto.
¿Qué potencia tiene?
La potencia nominal es de 1500 W, equivalente aproximadamente a 2 HP.
¿Funciona directamente con paneles?
Sí. El controlador MPPT permite alimentarla directamente desde un campo fotovoltaico correctamente dimensionado.
¿Necesita baterías?
No. Puede trabajar directamente durante las horas de sol. Normalmente se almacena el agua bombeada en un tanque.
¿Cuánta potencia solar necesita?
Se recomienda aproximadamente 2250 W o más, siempre que la conexión respete los límites de tensión y corriente.
¿Puedo conectar cualquier panel solar?
No. Deben verificarse la potencia, Voc, Vmp, Imp, Isc y coeficiente de temperatura del panel.
¿Se pueden conectar ocho paneles de 340 W?
Podría ser una configuración posible si se conectan correctamente y sus parámetros eléctricos respetan el controlador. Debe verificarse el modelo exacto del panel antes de conectarlo.
¿Se pueden conectar paneles de 580 W?
Sí pueden evaluarse, pero la cantidad y conexión deben calcularse con la ficha técnica del panel. No debe utilizarse una regla basada solamente en la potencia.
¿Cuál es la tensión máxima admitida?
La tensión total de circuito abierto del campo solar debe mantenerse por debajo de 220 VCC.
¿Cuál es la tensión de trabajo recomendada?
El controlador trabaja de manera recomendada aproximadamente entre 110 y 150 VCC.
¿Puede utilizarse para riego por goteo?
Puede utilizarse para llenar un tanque o alimentar determinados sistemas, pero el riego por goteo requiere presión regulada, filtrado y un diseño hidráulico específico.
¿Puede utilizarse con aspersores?
Depende de la presión requerida por los aspersores. Esta bomba prioriza gran caudal con altura moderada, por lo que debe compararse su curva con la presión del sistema.
¿Sirve para extraer agua de un pozo profundo?
No es la aplicación adecuada. Para pozos profundos se utiliza una bomba solar sumergible.
¿Puede aspirar desde una represa?
Sí, siempre que la distancia vertical de aspiración sea reducida, la cañería esté correctamente cebada y no existan entradas de aire.
¿Puede bombear agua con arena?
No se recomienda. La arena y los sólidos abrasivos pueden dañar el impulsor, los sellos y otras partes hidráulicas.
¿Qué diámetro de cañería utiliza?
El modelo utiliza conexiones hidráulicas de 3 pulgadas.
¿Puedo reducirla a 2 pulgadas?
La reducción aumenta las pérdidas de carga y puede disminuir considerablemente el caudal. Debe calcularse antes de modificar el diámetro.
¿Qué ocurre cuando se nubla?
El controlador reduce automáticamente la velocidad. Si la potencia solar es insuficiente, detiene la bomba e intenta reiniciarla cuando mejora la radiación.
¿Se detiene cuando el tanque se llena?
Sí, si se instala correctamente el sensor de nivel del tanque.
¿Se protege cuando se termina el agua?
Dispone de protección contra trabajo en seco y admite un sensor de nivel en la fuente. Se recomienda utilizar ambos métodos.
¿Puede funcionar con red eléctrica de 220 V?
La versión HD-SCPM45-17-110-1500 es una bomba solar de 110 VCC con controlador de baja tensión. No debe conectarse directamente a 220 VCA.
¿Qué mantenimiento necesita?
Se recomienda controlar cebado, válvula de pie, filtros, conexiones, fugas, ventilación del controlador y presencia de sedimentos o suciedad.
¿Puede dejarse el controlador a la intemperie?
Debe instalarse protegido del sol directo, lluvia, golpes, vibraciones, polvo excesivo y condensación.
¿Cómo sé si esta bomba sirve para mi instalación?
Se necesita conocer el caudal diario requerido, la altura vertical, la distancia de cañería, el diámetro y la cantidad de accesorios. Electroimpulso puede realizar el cálculo antes de la compra.
Contenido del kit
El contenido puede variar según la partida. Consultar antes de comprar. Habitualmente el kit puede incluir:
- Bomba solar de superficie Handuro de 1500 W.
- Controlador solar MPPT.
- Accesorios hidráulicos de 3 pulgadas.
- Válvula de retención o válvula de pie con canasto.
- Abrazaderas.
- Sensores o reguladores de nivel.
- Herramientas básicas de instalación.
Los paneles solares, estructuras, cables, protecciones, cañerías y demás elementos de instalación no se consideran incluidos salvo indicación expresa.
Información técnica y asesoramiento
Electroimpulso puede ayudarte a calcular la bomba y la cantidad de paneles de acuerdo con el caudal requerido, la altura, la distancia y la localidad de instalación.
Electroimpulso Energía Solar — Córdoba, Argentina.
La información es orientativa y puede cambiar según la versión del producto. La instalación eléctrica e hidráulica debe ser realizada por personal capacitado. Antes de energizar el sistema deben verificarse la polaridad, la tensión de circuito abierto y el correcto cebado de la bomba.
